Монтажники трубопроводов большого диаметра часто сталкиваются с авариями, которые происходят не из-за очевидных просчетов, а вследствие скрытых факторов, игнорируемых даже опытными специалистами. Понимание этих невидимых угроз может предотвратить катастрофические последствия и сохранить миллионы рублей.

Коварство остаточных напряжений: как «спящие» деформации в металле превращаются в разрушительную силу

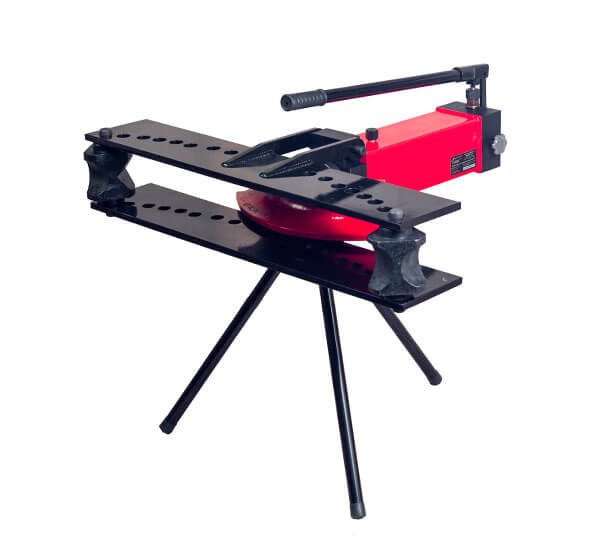

Остаточные напряжения в металле трубопроводов большого диаметра подобны сжатой пружине внутри стального листа. Они возникают на этапе производства труб, особенно при их формовке методом UOE или спиральной сварки. Когда монтажники используют гидравлический трубогиб для создания отводов, эти скрытые напряжения могут перераспределиться непредсказуемым образом.

Критическая опасность заключается в том, что остаточные напряжения способны достигать 40-60% от предела текучести материала. При наложении рабочих нагрузок это создает локальные зоны с напряжениями, превышающими расчетные значения в 1,5-2 раза. Особенно коварны продольные остаточные напряжения в зоне сварных швов труб диаметром свыше 1000 мм.

Практические признаки критических остаточных напряжений:

  • Неравномерная овализация при гибке
  • Появление микротрещин в зоне максимального изгиба
  • Отклонение от заданного радиуса при одинаковых усилиях
  • Пружинение трубы после снятия нагрузки

Температурные ловушки: почему расчёт только по справочникам может привести к катастрофе

Температурные расширения в трубопроводах большого диаметра ведут себя не так, как предсказывают стандартные формулы. Реальная картина напоминает живой организм: разные участки системы расширяются с различной скоростью, создавая внутренние конфликты.

Ключевая проблема кроется в неравномерности температурного поля. Верхняя образующая трубы, находящаяся под солнечными лучами, может нагреваться на 15-20°C больше нижней. При диаметре 1400 мм это создает дифференциальное расширение до 8 мм на каждые 100 метров длины. Такая деформация генерирует изгибающие моменты, которые не учитывают типовые расчеты.

Еще более коварны температурные градиенты в толще стенки трубы. При быстром изменении температуры рабочей среды внутренняя поверхность расширяется быстрее наружной, создавая термические напряжения до 150 МПа. Эти напряжения складываются с рабочими и могут спровоцировать усталостное разрушение.

Гидроудар как невидимый враг: скрытые факторы, которые не учитывают даже опытные проектировщики

Классическая формула Жуковского для расчета гидроудара учитывает лишь прямую волну давления, но реальность гораздо сложнее. В трубопроводах большого диаметра гидроудар ведет себя как многослойная ударная волна с непредсказуемыми отражениями и интерференциями.

Особенно опасны резонансные явления в системах с переменным сечением. Когда частота пульсаций давления совпадает с собственной частотой колебаний участка трубопровода, амплитуда давления может возрасти в 3-5 раз. Для трубы диаметром 1200 мм длиной 500 метров критическая частота составляет около 0,7 Гц.

Скрытые источники гидроударов:

  • Кавитационные явления в насосном оборудовании
  • Воздушные пробки в высших точках трассы
  • Неравномерность потока из-за местных сопротивлений
  • Температурные пульсации в теплообменном оборудовании

Человеческий фактор в критических узлах: психология ошибок при работе с крупногабаритными системами

Психологические особенности восприятия при работе с крупногабаритными трубопроводами создают специфические риски. Монтажник, привыкший к трубам диаметром 100-300 мм, подсознательно недооценивает масштаб воздействий в системах диаметром свыше 1000 мм.

Эффект масштабирования проявляется в том, что небольшая, казалось бы, неточность в угле поворота на 2-3 градуса создает линейное смещение до 50 мм на участке длиной 10 метров. При этом усилия, необходимые для исправления, возрастают пропорционально четвертой степени диаметра.

Критичны также ошибки в последовательности операций. Неправильный порядок затяжки болтов во фланцевых соединениях диаметром свыше 800 мм может создать неравномерность напряжений до 40%, что приводит к ползучести прокладочного материала и потере герметичности.

Коррозионные процессы изнутри: как внутренняя среда разрушает трубопровод незаметно для внешнего контроля

Внутренняя коррозия в трубопроводах большого диаметра развивается по законам, кардинально отличающимся от процессов в малых системах. Ключевую роль играет стратификация потока — расслоение жидкости по плотности и химическому составу.

В нижней части трубы скапливаются агрессивные компоненты: сероводород, углекислый газ, механические примеси. Эта зона становится очагом электрохимической коррозии с интенсивностью до 5 мм/год. Одновременно верхняя образующая может оставаться практически неповрежденной.

Особенно опасна щелевая коррозия в зонах застоя. При диаметре трубы свыше 1000 мм даже при номинальной скорости потока 1,5 м/с в придонных участках образуются зоны с практически нулевой скоростью. Здесь формируется анаэробная среда с интенсивной сульфатредуцирующей коррозией.

Вибрационное старение: малозаметные колебания как причина внезапных разрушений через годы эксплуатации

Вибрационное старение крупных трубопроводов протекает по механизму накопления микроповреждений. Даже незначительные колебания амплитудой 0,1-0,2 мм при частоте 10-50 Гц создают знакопеременные напряжения в металле.

Критическая особенность трубопроводов большого диаметра — низкая собственная частота колебаний. Для трубы диаметром 1400 мм на опорах с пролетом 12 метров она составляет 8-12 Гц, что совпадает с частотой пульсаций многих насосных агрегатов.

Накопление усталостных повреждений происходит неравномерно. Максимальные напряжения концентрируются в зонах изменения жесткости: опорных узлах, переходах сечений, врезках патрубков. Именно здесь через 15-20 лет эксплуатации возникают трещины, развивающиеся скачкообразно до критических размеров.

Автор: Юрий Гунько
